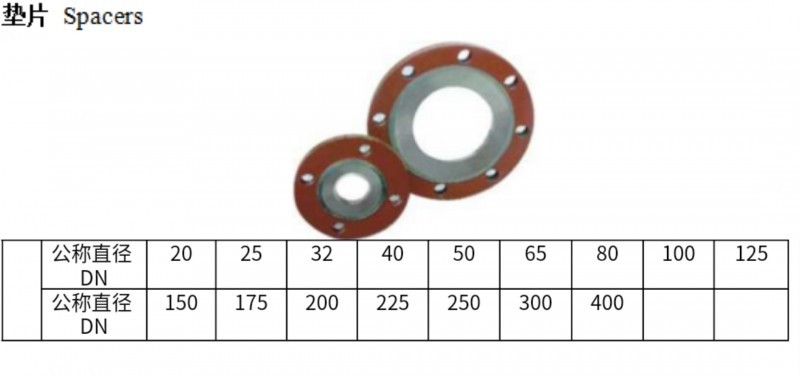

在石油化工、電力、航空航天等工業(yè)領(lǐng)域，高溫腐蝕是設(shè)備安全運(yùn)行的“隱形殺手”。金屬管道、反應(yīng)器等在高溫高壓環(huán)境下長期暴露于腐蝕性介質(zhì)中，易發(fā)生氫蝕、硫化氫腐蝕、氧化腐蝕等問題，導(dǎo)致設(shè)備壽命縮短、泄漏事故頻發(fā)。鋼襯墊片作為一種復(fù)合型密封元件，通過材料創(chuàng)新與結(jié)構(gòu)設(shè)計(jì)，為破解高溫腐蝕難題提供了關(guān)鍵解決方案。
一、高溫腐蝕的挑戰(zhàn)
高溫腐蝕的破壞性體現(xiàn)在兩方面：化學(xué)侵蝕與物理劣化。例如，在煉油裝置的加氫反應(yīng)器中，氫氣在高溫高壓下會滲透至碳鋼基材內(nèi)部，與碳元素反應(yīng)生成甲烷，導(dǎo)致鋼材脫碳、晶界弱化，引發(fā)鼓泡或開裂。若同時(shí)存在硫化氫，腐蝕速率將呈指數(shù)級增長。此外，高溫環(huán)境加速金屬氧化，鐵基材料在500℃以上形成的氧化膜會因疏松多孔而失去保護(hù)作用，進(jìn)一步加劇腐蝕。
傳統(tǒng)解決方案存在明顯局限：純合金鋼價(jià)格昂貴且加工難度大；普通碳鋼襯里雖能隔離介質(zhì)，但氫擴(kuò)散仍會導(dǎo)致殼體氫脆；非金屬襯里因健康風(fēng)險(xiǎn)已被禁用。在此背景下，鋼襯墊片通過材料復(fù)合與結(jié)構(gòu)優(yōu)化，成為兼顧經(jīng)濟(jì)性與可靠性的優(yōu)選方案。
二、鋼襯墊片的技術(shù)突破
1.合金化設(shè)計(jì)：
鋼襯墊片的核心材料通常采用高鉻、高鎳合金鋼或奧氏體不銹鋼。以18-8型奧氏體不銹鋼為例，其鉻含量達(dá)18%，鎳含量達(dá)8%，可在表面形成致密的Cr?O?氧化膜。該膜層在900℃以下具有優(yōu)異的熱穩(wěn)定性，能有效阻擋氫、硫化氫等介質(zhì)的滲透。實(shí)驗(yàn)數(shù)據(jù)顯示，在300℃、29.6MPa氫壓條件下，5mm厚1%Cr鋼板的氫滲透速率為0.5ml/cm·h，而17%Cr鋼板的滲透率可降至0.03ml/cm·h，抗腐蝕性能提升16倍。
2.復(fù)合結(jié)構(gòu)：
鋼襯墊片通常采用“金屬骨架+非金屬填充層”的復(fù)合結(jié)構(gòu)。金屬骨架提供機(jī)械強(qiáng)度，非金屬層則增強(qiáng)密封性能。例如，某石化企業(yè)苯乙烯反應(yīng)器密封改造中，采用不銹鋼帶與柔性石墨復(fù)合的半金屬纏繞墊片，在660℃工況下連續(xù)運(yùn)行3年后，泄漏率仍低于0.0001ml/min，遠(yuǎn)優(yōu)于傳統(tǒng)石棉墊片。
3.表面處理：
通過熱浸鍍鋁、滲鋁或噴涂陶瓷涂層，可在鋼襯墊片表面形成高熔點(diǎn)保護(hù)層。以熱浸鍍鋁為例，鋁層在高溫下與鐵基體反應(yīng)生成Fe金屬間化合物，其熔點(diǎn)高達(dá)1400℃，且表面會持續(xù)生成AO氧化膜。該膜層具有自修復(fù)能力，即使局部損傷也能通過氧化反應(yīng)重新閉合，從而在1050℃高溫下保持長期穩(wěn)定性。
三、典型應(yīng)用場景
1.煉油裝置：
在加氫裂化裝置中，鋼襯墊片被廣泛應(yīng)用于反應(yīng)器進(jìn)出口法蘭、換熱器密封面等關(guān)鍵部位。
2.電力設(shè)備：
燃?xì)廨啓C(jī)排氣系統(tǒng)溫度高達(dá)700℃，傳統(tǒng)金屬墊片易因熱疲勞開裂。采用鎳基合金鋼襯墊片配合陶瓷纖維填充層后，墊片在熱循環(huán)工況下的蠕變松弛率從50%降至35%，服役壽命提升至12個(gè)檢修周期。
3.航空航天：
火箭發(fā)動機(jī)噴管需承受2000℃瞬態(tài)高溫和50MPa壓力沖擊。某型發(fā)動機(jī)采用云母-鈦合金復(fù)合墊片，通過梳齒狀內(nèi)邊緣設(shè)計(jì)增強(qiáng)結(jié)合強(qiáng)度，并填充硅酸鋁陶瓷纖維與碳纖維混合材料。臺架試驗(yàn)顯示，該墊片在10次熱循環(huán)后密封性能衰減率小于5%，較傳統(tǒng)結(jié)構(gòu)壽命延長52.3%。
從煉油廠的加氫反應(yīng)器到火箭發(fā)動機(jī)的噴管，鋼襯墊片以材料創(chuàng)新與結(jié)構(gòu)優(yōu)化為利刃，成功破解了高溫腐蝕這一工業(yè)難題。隨著材料科學(xué)與智能制造技術(shù)的深度融合，鋼襯墊片將在工況下展現(xiàn)其“耐熱衛(wèi)士”的性能，為工業(yè)設(shè)備的安全運(yùn)行保駕護(hù)航。
魯ICP備14026998號-1
